液冷板与波纹管激光焊接：液冷散热件的气密性焊接要点

液冷散热的失效，十次里有七次出在焊缝上。冷板、manifold、波纹管、快接头这些件，形状复杂、壁厚偏薄、又要求长期承压，传统钎焊和氩弧焊越来越难满足节拍和良率。这篇讲清楚液冷件的焊缝特点、光源怎么选、以及验收该卡哪几道。

一、液冷散热件有哪些焊缝

按结构分，常见的激光焊接部位包括：

• 冷板（Cold Plate）：

  盖板与基体的周边密封焊，是气密性要求最高的一道；




• Manifold / 分流歧管：

  管嘴与主体的环焊，位置密集、空间受限；




• 波纹管：

  端部与接头的对接或搭接焊，壁薄、对热输入最敏感；




• 快接头（Quick Coupling）：

  多为不锈钢小件，尺寸小、焊道短；




• 冷却管路 / 软管总成：

  多道环焊，要求一次合格率高。




二、气密性焊接的三个关键控制点

**，热输入必须可控。液冷件普遍是薄壁不锈钢或铝合金，热输入一大就变形、甚至拉裂波纹管。这是为什么液冷行业普遍偏好 QCW 准连续光源——高频脉冲输出，兼顾峰值功率和低热输入，变形小、焊缝美观。

第二，保护气要选对。不锈钢常用氩气或氮气；铝合金对氧化层敏感，需要更高的保护气流量和更严格的喷嘴设计。保护不到位，焊缝内部气孔是气密性**的隐患，而气孔靠肉眼根本看不出来。

第三，必要时上焊缝跟踪。manifold 和快接头的焊缝位置公差往往大于焊接允许偏差，靠固定编程容易偏焊。加装焊缝跟踪系统可以显著降低对来料一致性的要求。

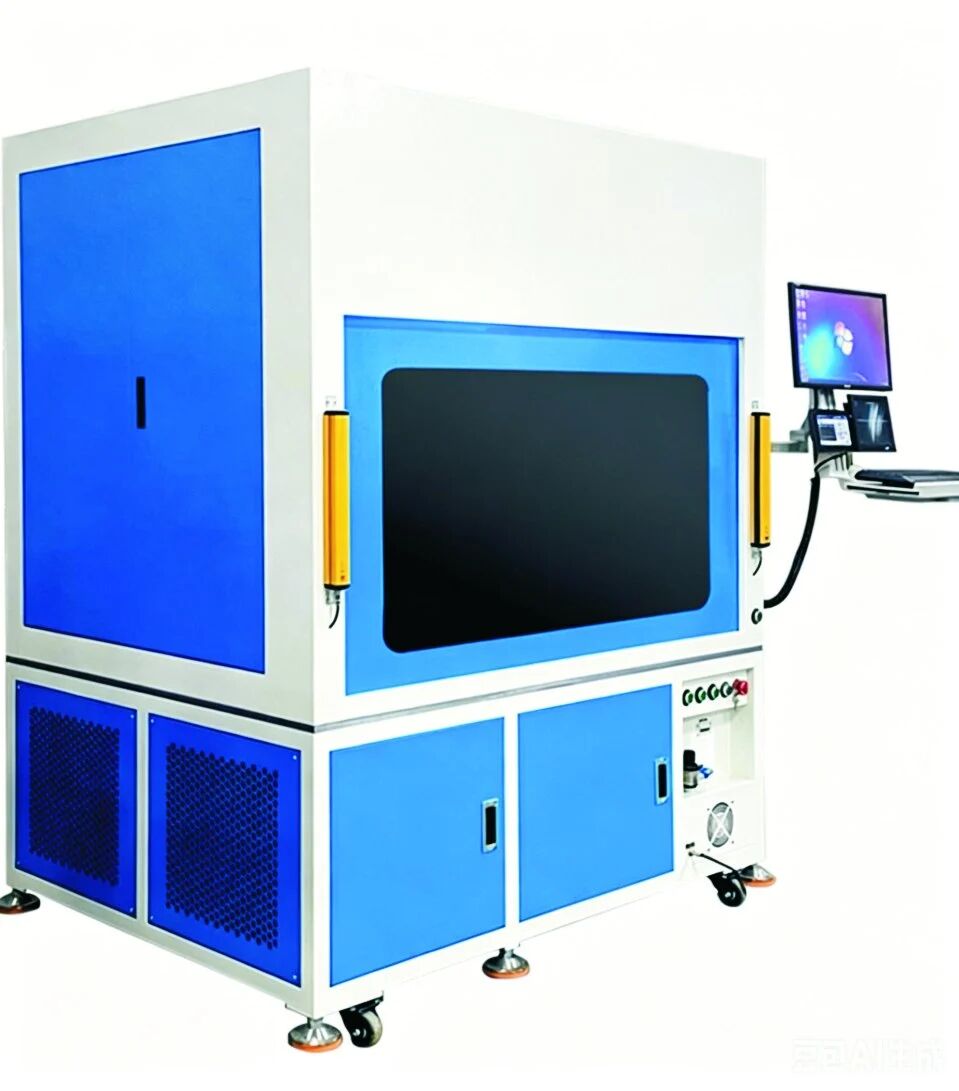

                                                                波纹管激光焊接机

三、光源怎么选

                                                             波纹管激光焊特写

四、验收该卡哪几道

1. 外观：

   焊缝连续无断点，无表面气孔、裂纹、未熔合。




2. 气密：

   按你的实际工况定压力，常见做法是氦检或压降法。这一步是硬门槛，不能只靠目视放行。




3. 剖面：

   抽样做金相，看熔深与熔宽是否稳定，是否出现未熔透。




4. 一致性：

   连续跑一小时以上，抽检前中后三段。很多工艺问题只在设备热稳定后才暴露。




五、常见问题

问：液冷板能不能用激光焊替代真空钎焊？
部分场景可以。激光焊的优势是节拍快、无需整体进炉、热影响区小；钎焊的优势是能一次性完成大面积内部流道。具体选型要看你冷板的流道结构，建议带件实测。

问：铝合金液冷件为什么比不锈钢难焊？
铝对激光反射率高、氧化层熔点高、导热又快，工艺窗口更窄，通常需要更高的峰值功率和更严格的保护气条件。

问：自动化改造需要多大投入？
取决于现有产线基础。常见做法是先单工位激光替代验证良率，再逐步扩展到机器人工作站或整线，风险最低。
